Den, který teprve přijde

Na 18. listopad 2026 připadá pozoruhodný milník: rádiovému signálu ze Země bude k Voyageru 1 trvat přibližně celý den. Odpověď dorazí až po dalším dni. Přesný okamžik závisí na měnící se poloze Země a sondy; nejde o místo, kde by sonda fyzicky něco překročila.

Sonda odstartovala před 49 lety. Je nejvzdálenějším lidským výtvorem a stále posílá údaje z prostředí za heliosférou. Její sesterský Voyager 2 letí jiným směrem a zůstává jediným návštěvníkem Uranu a Neptunu.

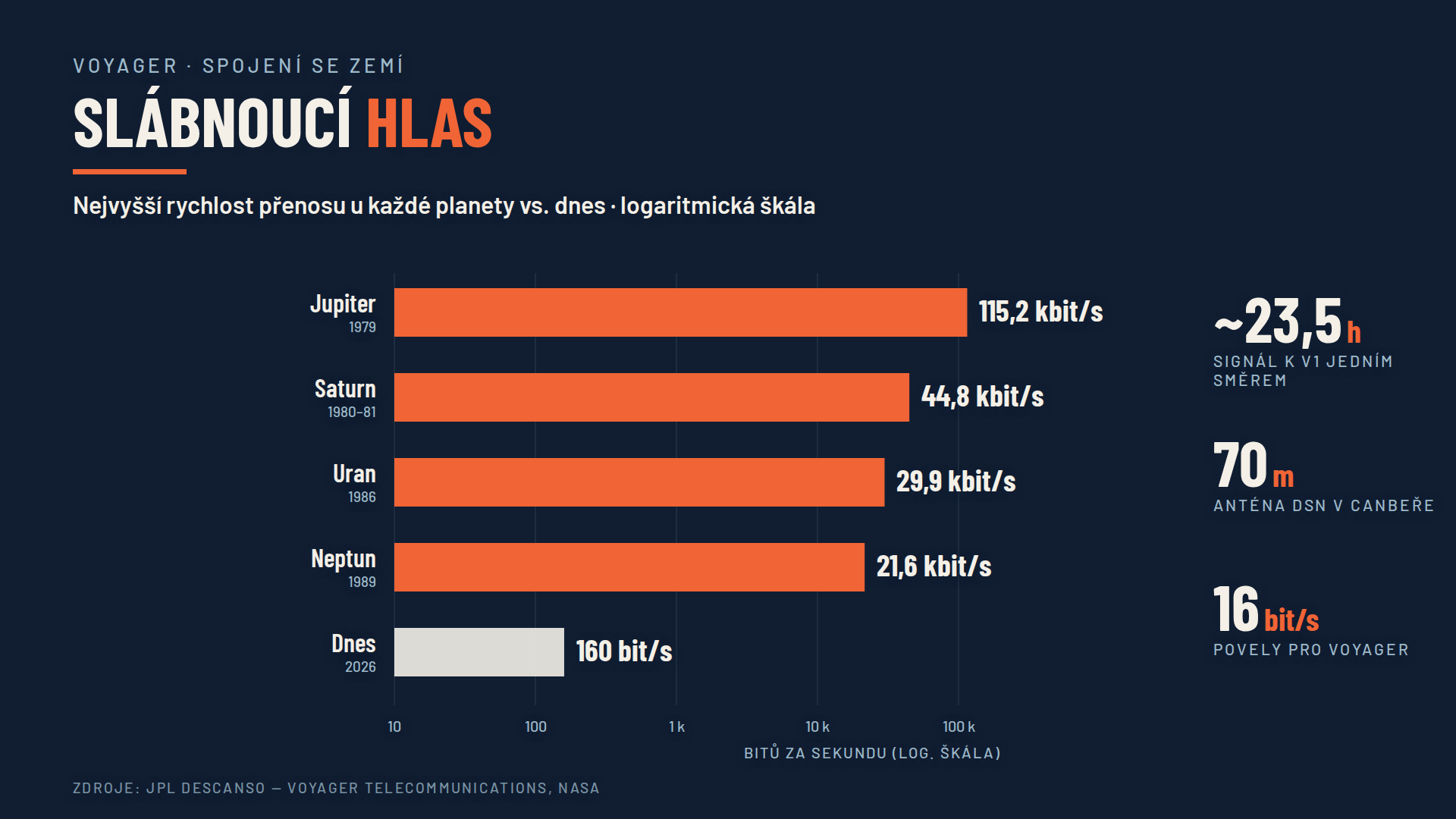

Schéma spojuje výkon vysílače, anténu a mimořádně pomalý přenos. Uvedené hodnoty jsou orientační a mění se podle režimu spojení.

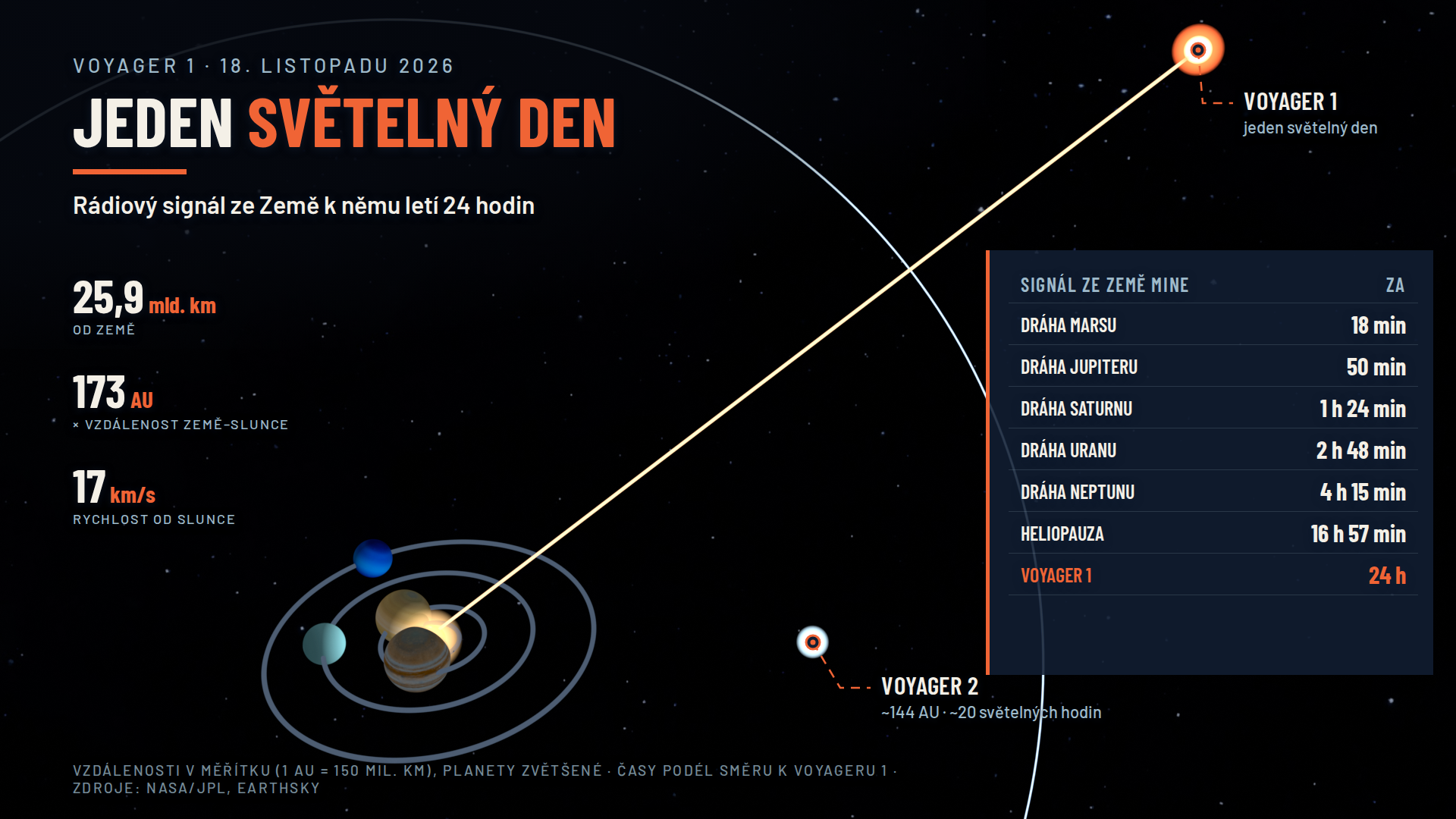

Vzdálenosti a časy letu signálu k listopadu 2026 jsou přibližné; polohy sond i Země se průběžně mění.

Video Spaceflightpedia o cestě sondy Voyager 1 k hranici jednoho světelného dne.

Příležitost jednou za 175 let

Gary Flandro z JPL v roce 1965 ukázal, že postavení vnějších planet na konci sedmdesátých let dovolí navštívit několik světů během jediného letu. Při průletu planeta svou gravitací ohne dráhu sondy a v heliocentrické soustavě jí předá část své orbitální energie. Takové uspořádání se opakuje zhruba jednou za 175 let.

Původní rozsáhlá Grand Tour byla příliš drahá. NASA schválila dvojici sond pro Jupiter a Saturn, ale konstruktéři ponechali Voyageru 2 možnost pokračovat dál. Dvojčata byla podobná strojem, nikoli trasou.

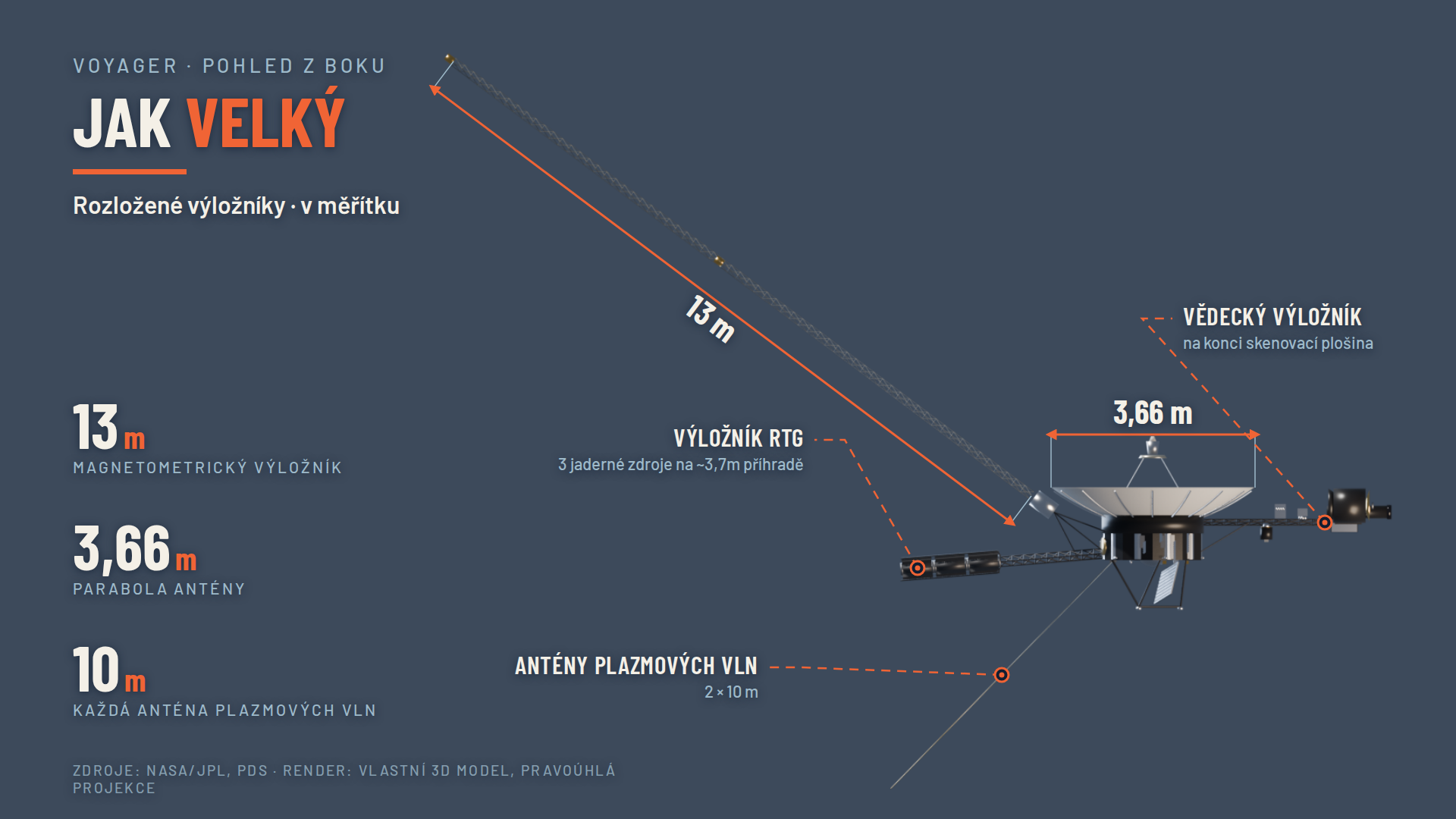

Rozměry sondy ukazují, proč jsou výložníky důležité pro odstup citlivých přístrojů od elektroniky a radioizotopových zdrojů.

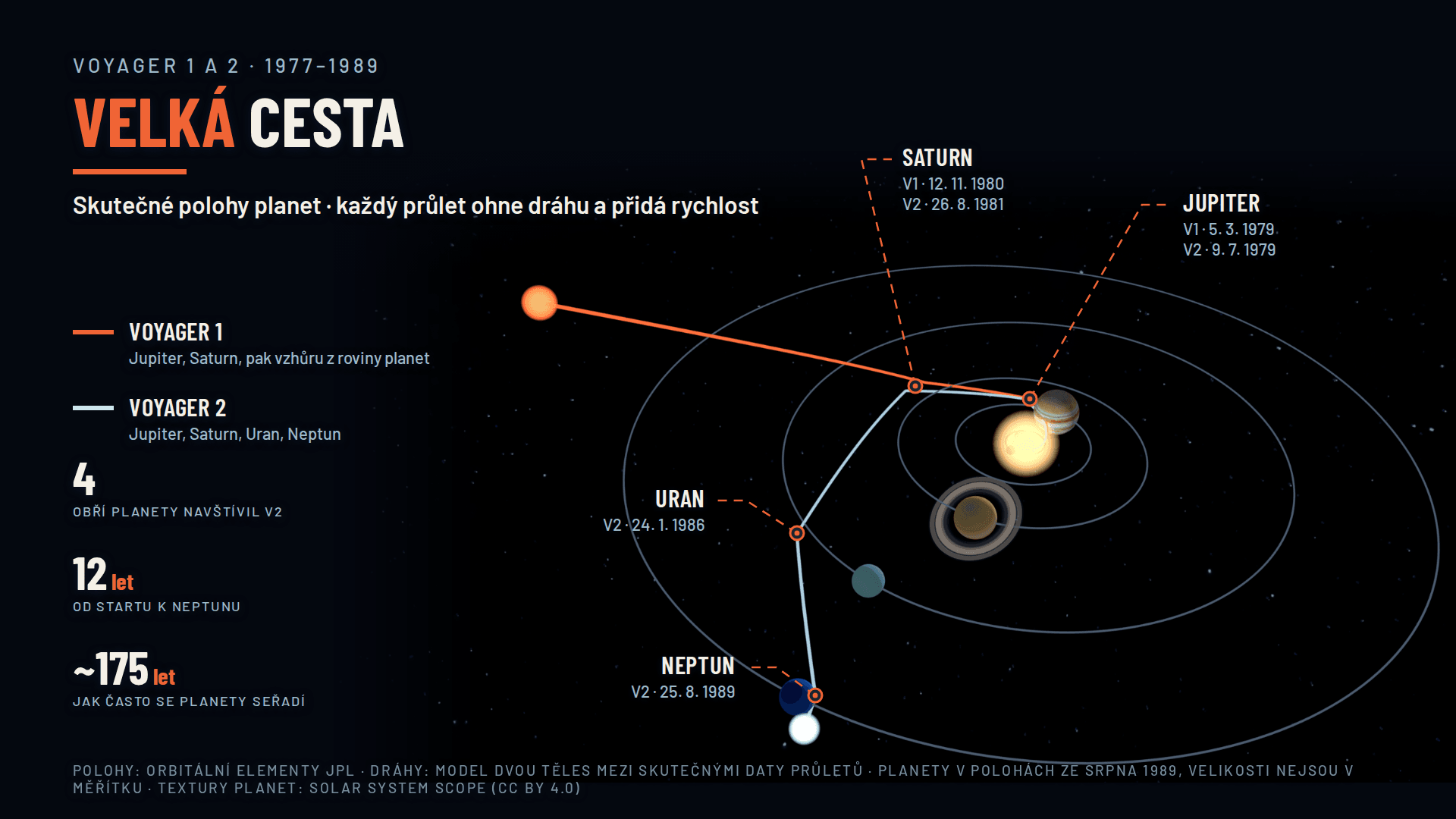

Dráhy průletů jsou zjednodušené; planety nejsou vůči sobě ve velikostním měřítku.

Anatomie Voyageru

Základ tvoří desetiboké hliníkové tělo s elektronikou. Nad ním dominuje parabolická anténa o průměru 3,66 metru, která musí být stále přesně namířena k Zemi. Na samostatných výložnících jsou tři radioizotopové generátory, vědecká plošina a magnetometr vzdálený až 13 metrů od těla sondy.

Za zdánlivě jednoduchou konstrukcí stojí tři počítačové systémy: řízení příkazů, zpracování vědeckých dat a orientace. Jejich společná paměť se počítá na desítky kilobajtů. Každý bit a každý watt má po téměř půlstoletí provozu svou cenu.

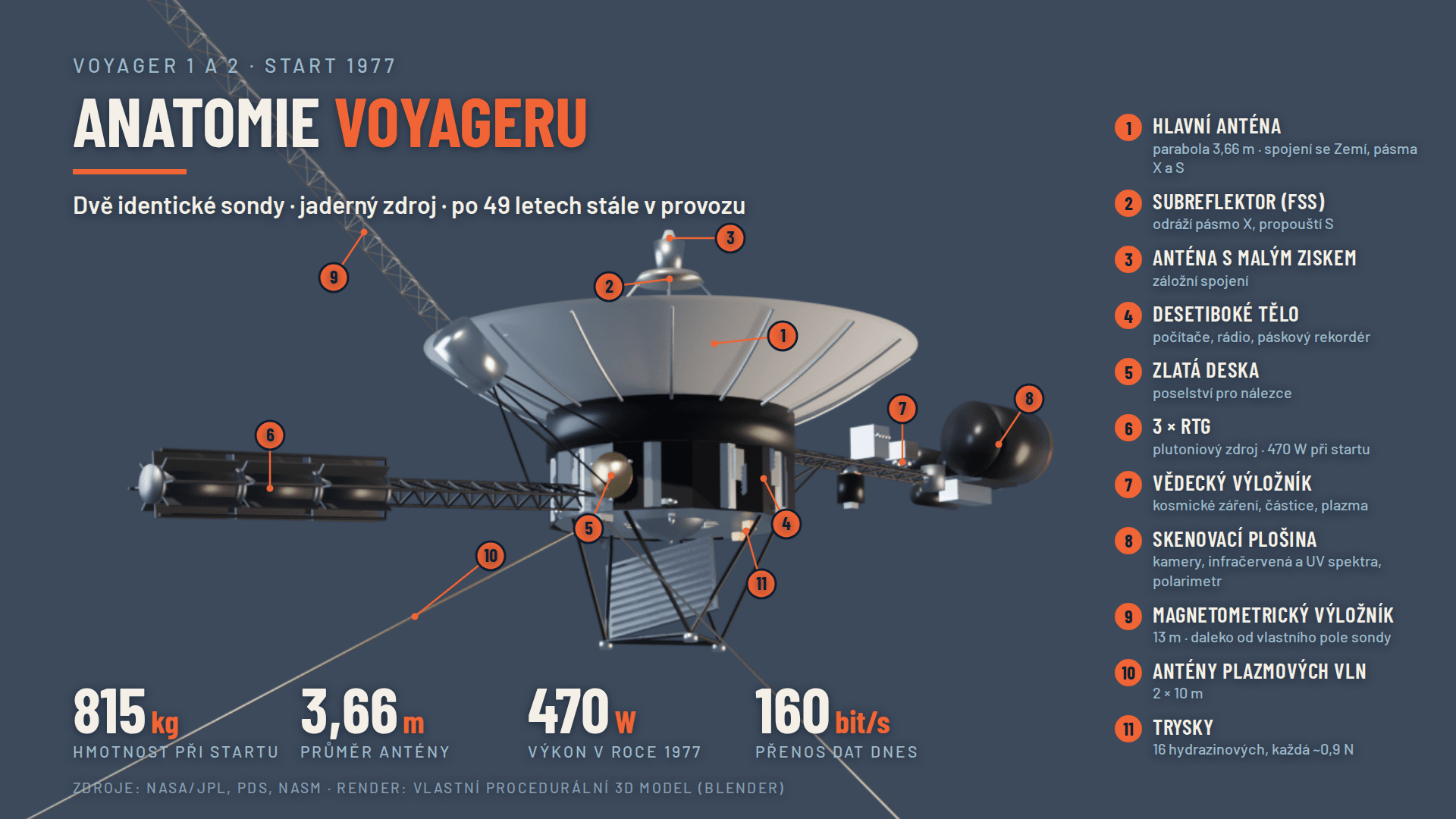

Vlastní procedurální 3D rekonstrukce podle podkladů NASA/JPL, PDS a NASM; schéma není výrobní výkres.

Deset oddílů, tři počítače

Elektroniku chrání deset oddílů po obvodu těla. CCS přijímá a provádí příkazy, FDS připravuje telemetrii a AACS udržuje orientaci antény i vědeckých přístrojů. Osmistopý páskový rekordér ukládal údaje pro pozdější odeslání, když nebylo přímé spojení se Zemí.

Řez vychází ze známého uspořádání a veřejných fotografií. Úplná mapa každého vnitřního oddílu není veřejně doložena; neoznačené moduly v rekonstrukci jsou proto schematické.

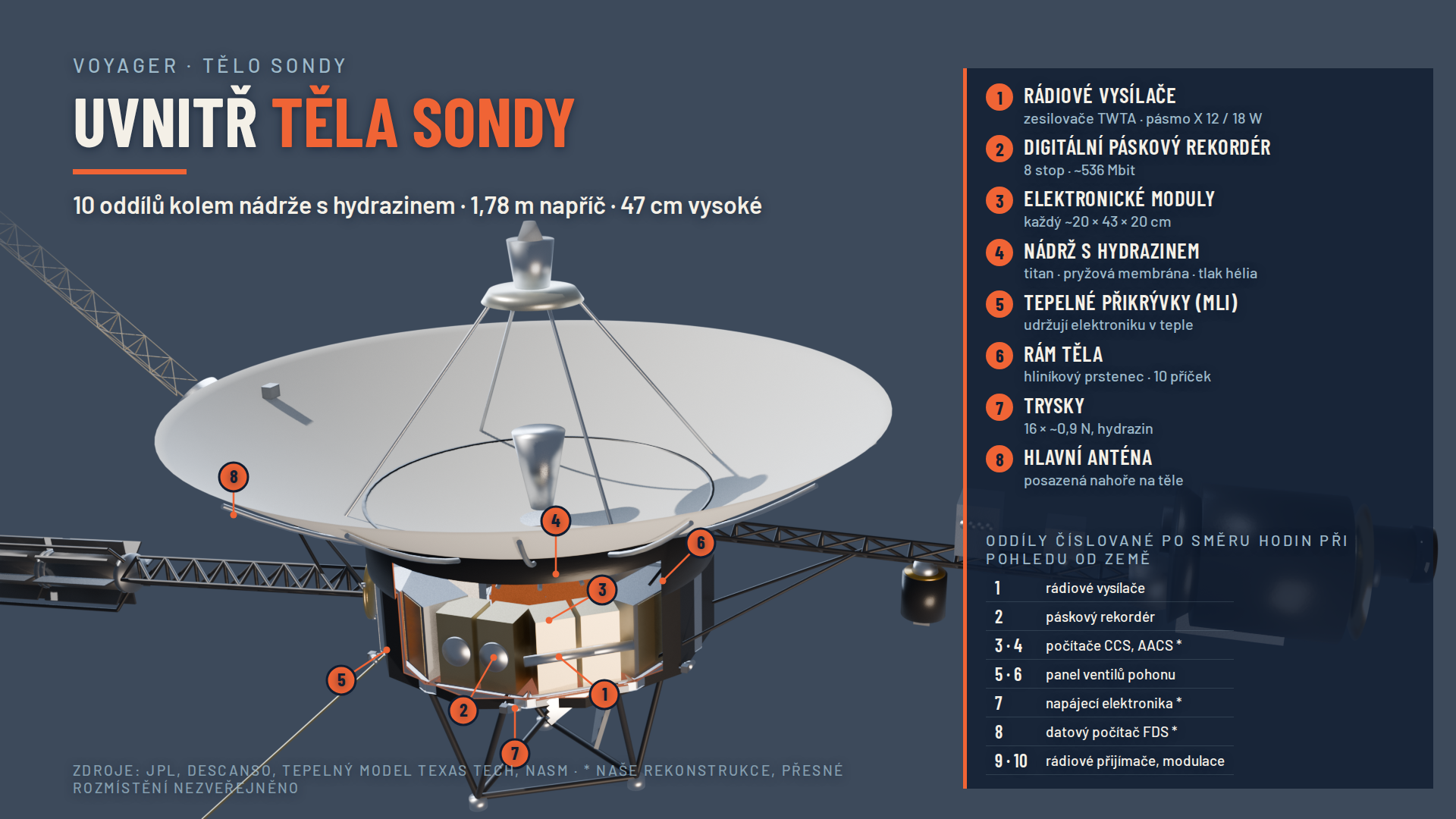

Technická rekonstrukce elektronických oddílů. Přiřazení části skříní je ilustrativní.

Elektřina ze slábnoucího tepla

Ve vzdálenostech vnějších planet by solární panely nedodaly dost energie. Každý Voyager proto veze tři radioizotopové termoelektrické generátory. Rozpad plutonia-238 vytváří teplo, které termočlánky převádějí na elektřinu. Při startu poskytovaly přibližně 470 W elektrického výkonu.

Výkon pozvolna klesá, zhruba o čtyři watty ročně. Pozemní tým proto vypíná jednotlivé přístroje a hledá úspory v ohřevu. Číslo z roku 1977 není současný výkon sondy.

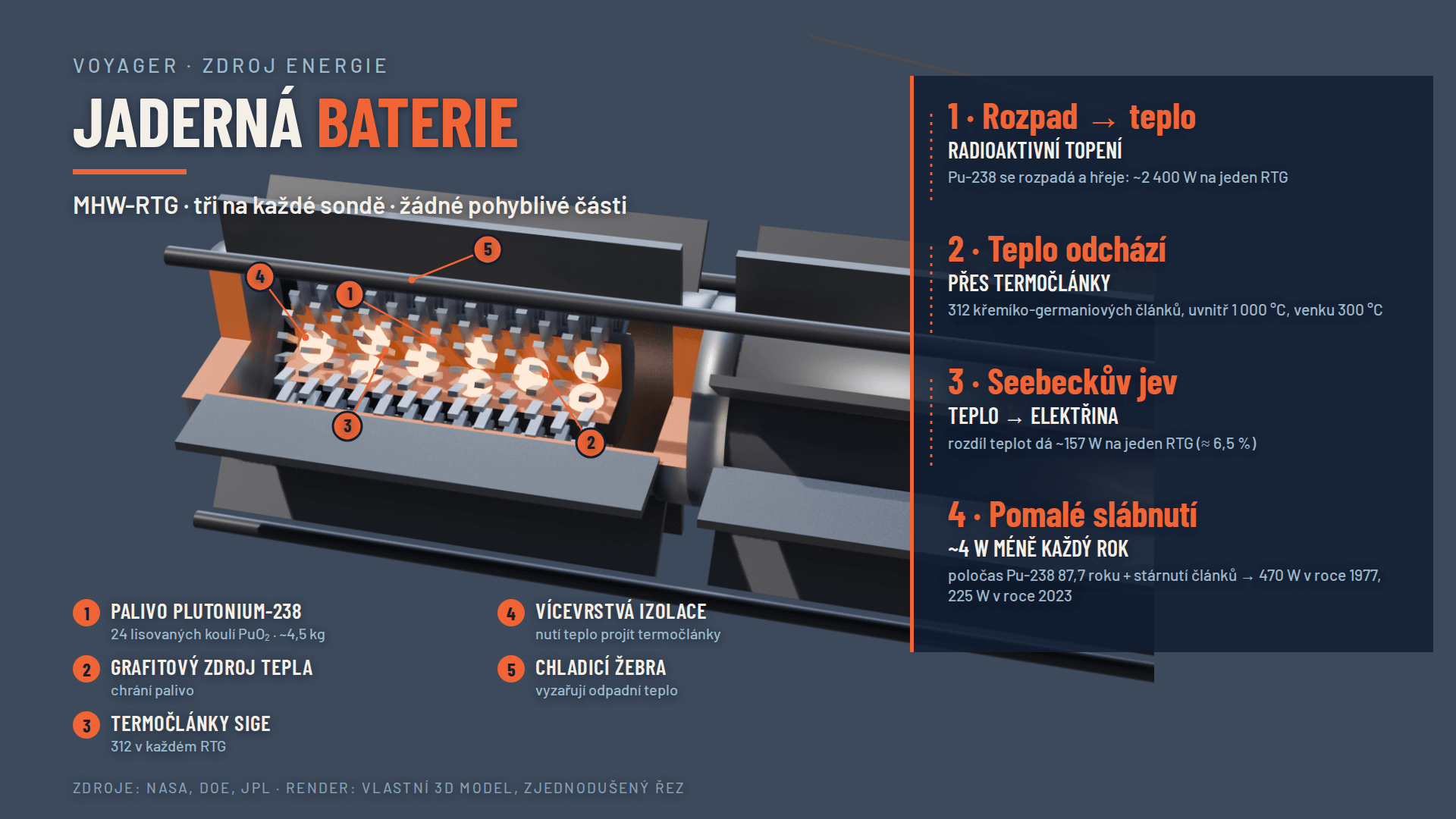

Řez MHW-RTG vysvětluje cestu od tepla radioaktivního rozpadu k elektrické energii.

Dvojka startovala první

Voyager 2 odstartoval 20. srpna 1977 na raketě Titan IIIE–Centaur. Voyager 1 následoval 5. září. První sonda dostala kratší a rychlejší dráhu, proto už v prosinci 1977 své dvojče předstihla a k Jupiteru dorazila dřív.

Sledujte nás

Sledujte nás na sociálních sítích

Nové desky, zajímavosti a zákulisí psaní encyklopedie hned, jak vzniknou.

Po startu se rozvinuly výložníky a přístroje se postupně připravily na práci. Sondy byly stavěné pro několik let průzkumu; další desetiletí provozu byla výsledkem rezerv v návrhu i neustálé práce pozemního týmu.

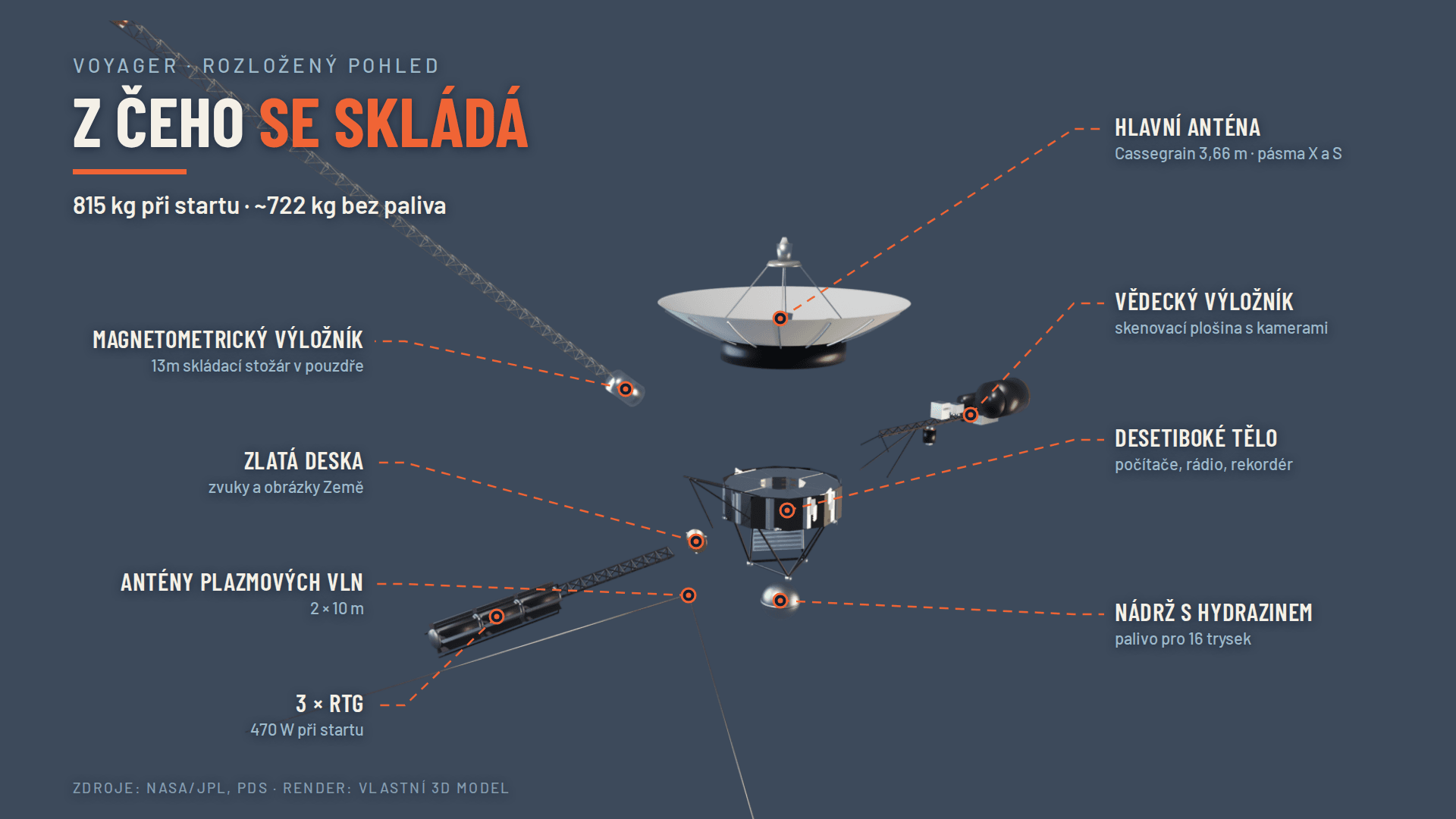

Rozložený pohled ukazuje vztah hlavní antény, těla, výložníků a vědecké plošiny.

Jupiter, Saturn a rozhodnutí u Titanu

V březnu 1979 Voyager 1 proletěl kolem Jupiteru. Jeho snímky odhalily složitost bouří a slabý prstenec planety. Linda Morabito na záběru měsíce Io rozpoznala oblak vyvržený sopkou: první pozorovaný aktivní vulkanismus mimo Zemi. Voyager 2 dorazil v červenci a detailněji zachytil popraskaný led Europy.

U Saturnu v listopadu 1980 zamířil Voyager 1 těsně k Titanu. Tento průlet mu umožnil zkoumat atmosféru měsíce, ale zároveň vychýlil dráhu vysoko nad rovinu planet. Voyager 2 u Saturnu proletěl v srpnu 1981 a pokračoval k Uranu a Neptunu.

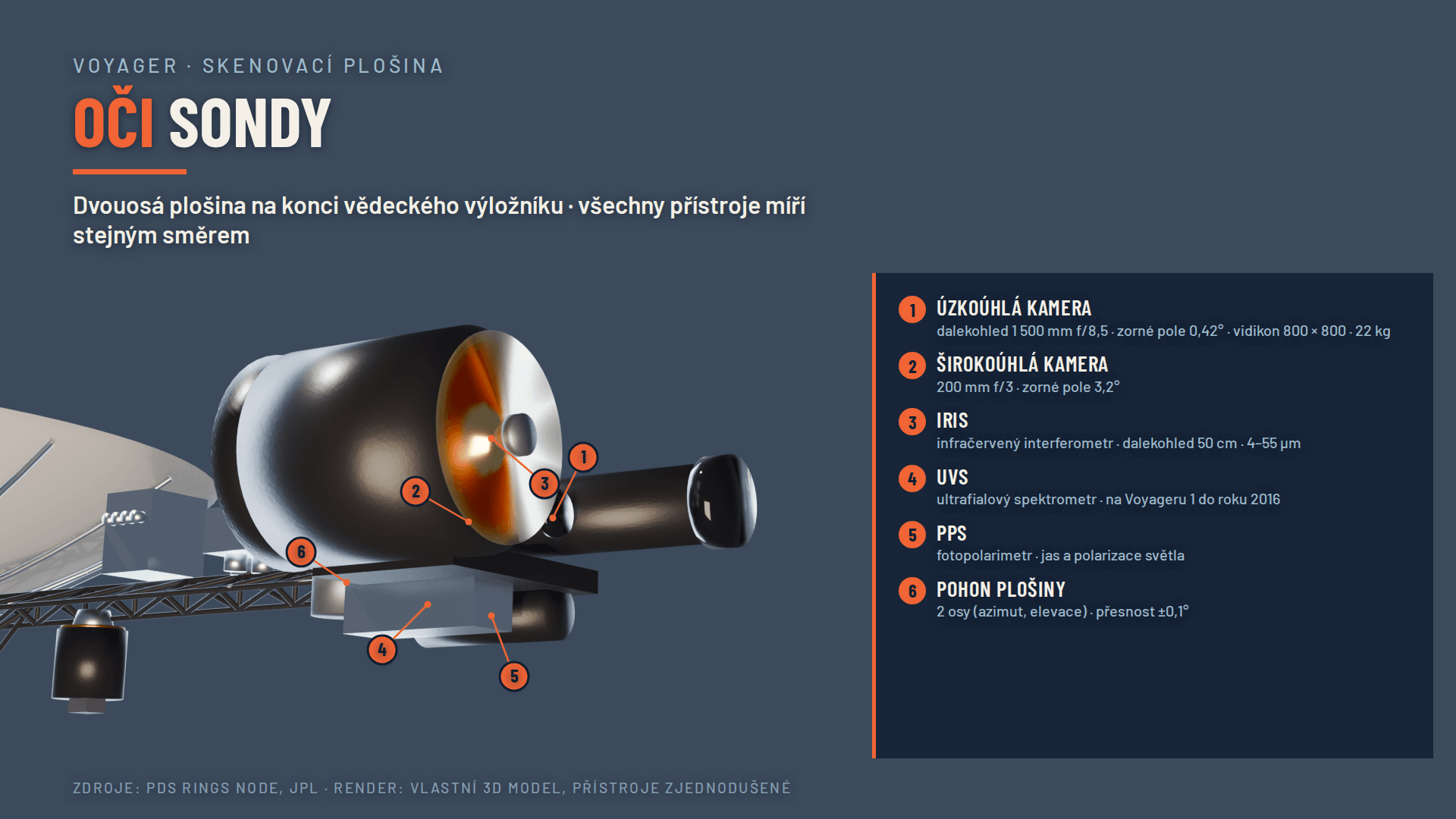

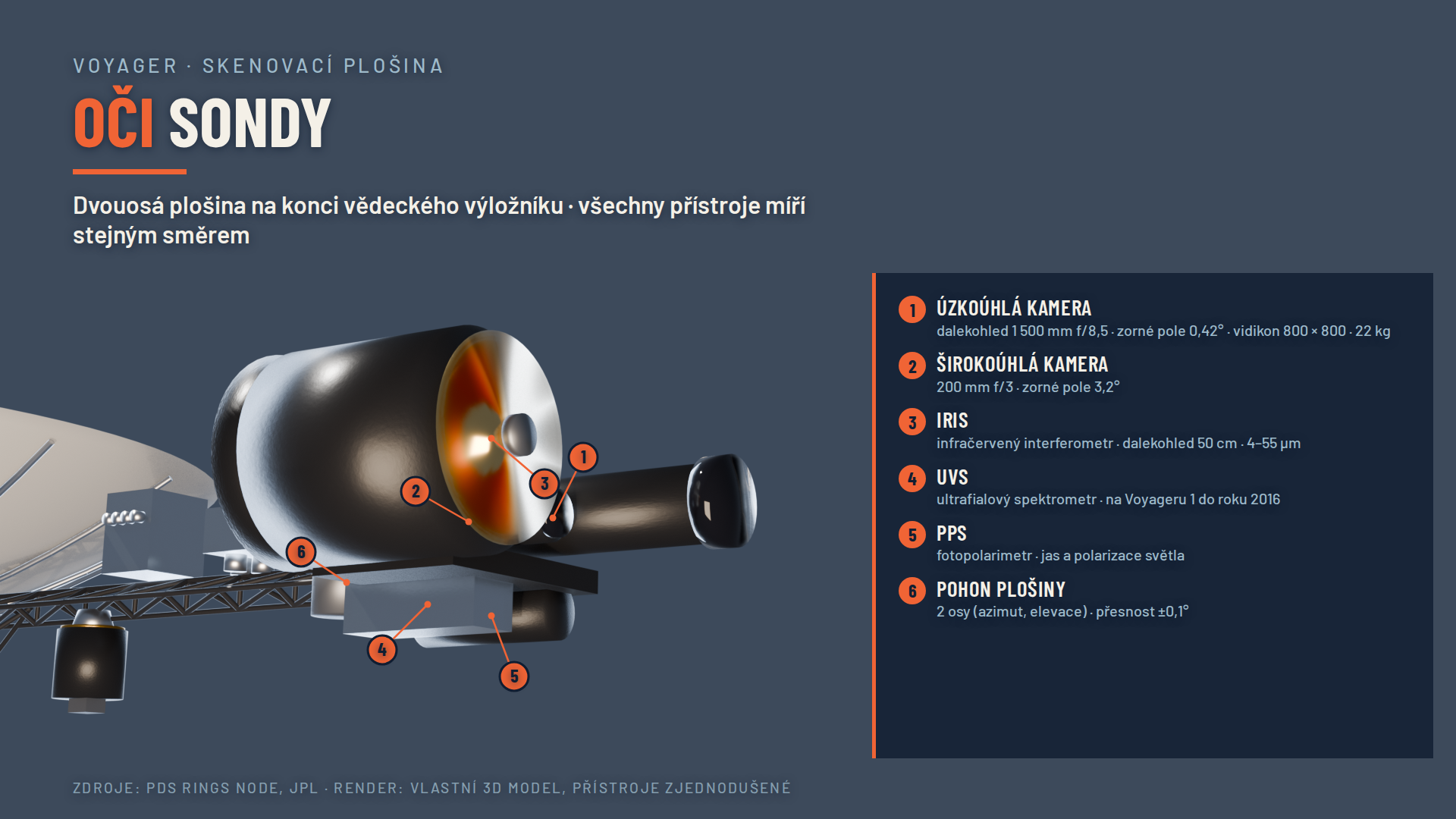

Pohyblivá skenovací plošina umožňovala při průletu zamířit kamery a spektrometry na různé cíle.

Cesta dvojčete k ledovým obrům

Voyager 2 dorazil k Uranu 24. ledna 1986 a k Neptunu 25. srpna 1989. Zůstává jedinou sondou, která obě planety navštívila zblízka. U Uranu objevil další měsíce a podrobně zachytil Mirandu. U Neptunu sledoval rychlé větry, Velkou tmavou skvrnu a výtrysky na měsíci Triton.

Voyager 1 mezitím 14. února 1990 z velké dálky pořídil sérii snímků sluneční soustavy. Země je na slavném záběru Pale Blue Dot sotva bodem. Kamery pak byly vypnuty; sondy už dnes nejsou fotografickými průzkumníky planet.

Za hranicí heliosféry

Voyager 1 překročil heliopauzu 25. srpna 2012, Voyager 2 dne 5. listopadu 2018. Heliopauza je hranice oblasti, v níž dominuje sluneční vítr. Neznamená konec sluneční soustavy ani odchod za Oortův oblak. Sondy měří částice, magnetické pole a plazmové vlny v místním mezihvězdném prostoru.

Voyager 2 měl při přechodu funkční plazmový přístroj, takže poskytl přímé srovnání prostředí na obou stranách hranice. Dvě různé trasy umožnily porovnat, jak heliosféra vypadá v různých směrech.

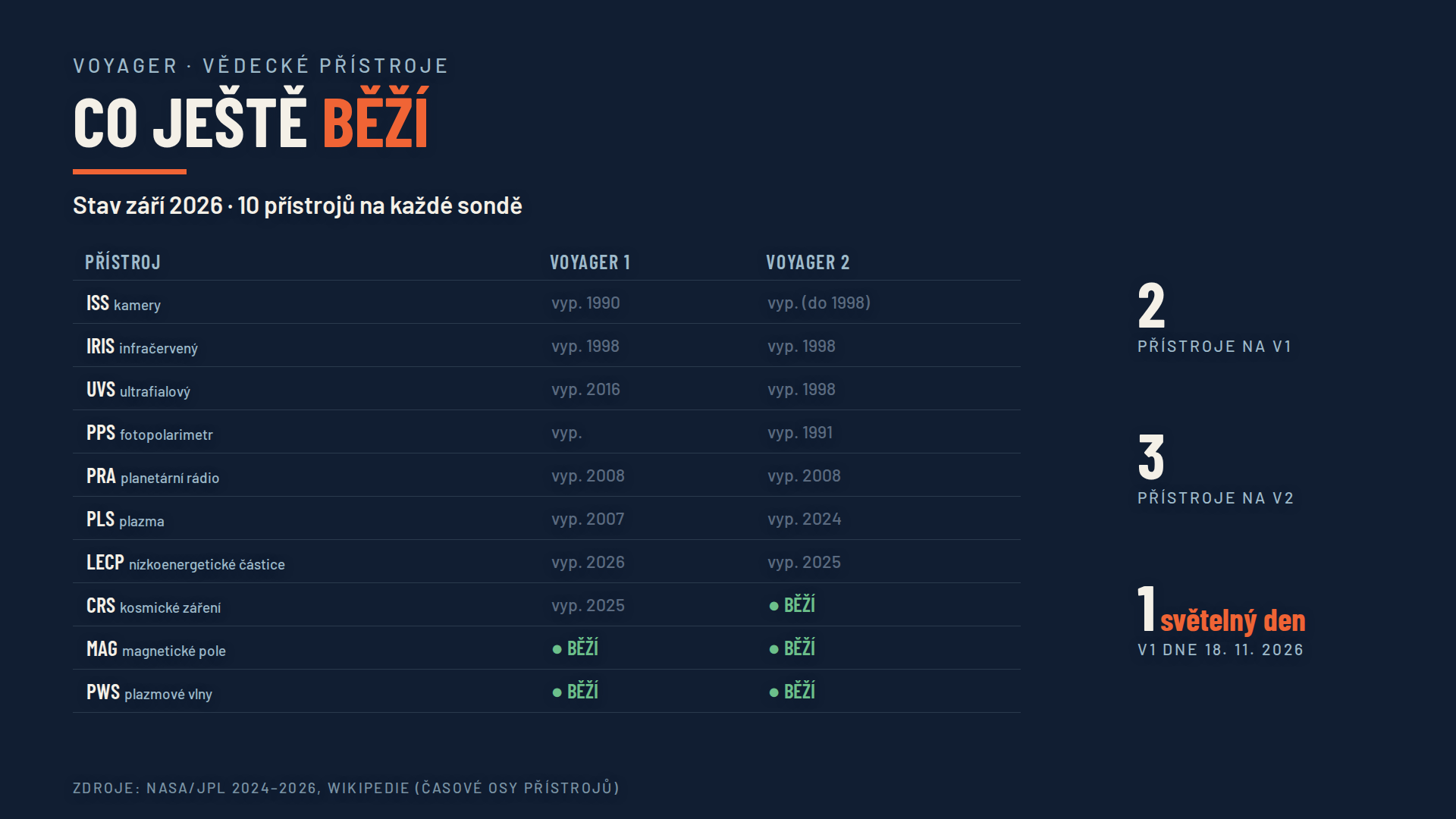

Stav podle výzkumných podkladů k září 2026: Voyager 1 má MAG a PWS, Voyager 2 MAG, PWS a CRS. Před další aktualizací článku stav ověřit.

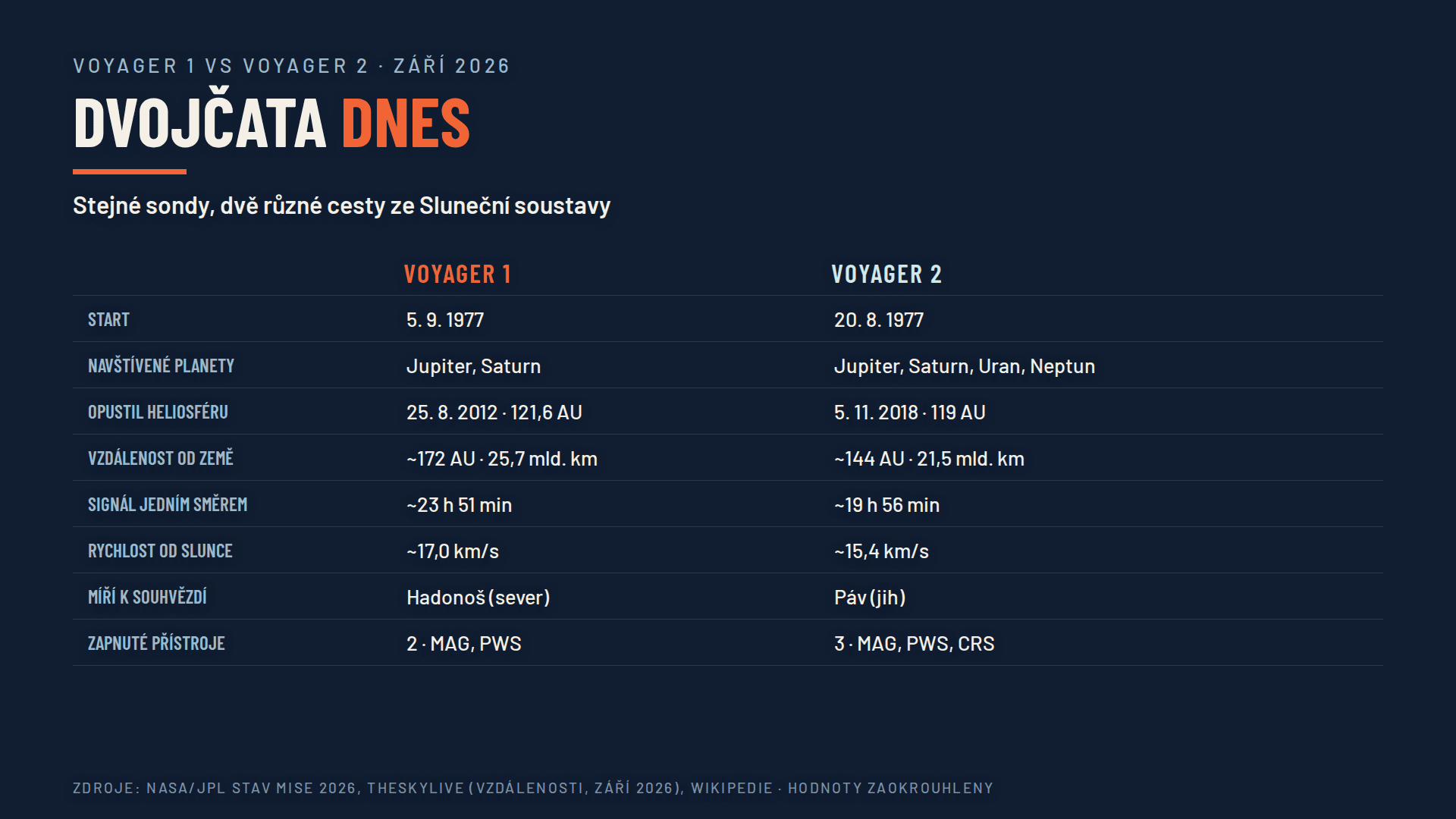

Srovnání vychází ze stavu k září 2026. Vzdálenosti a stav přístrojů se mění.

Jak se udržuje stroj z roku 1977

V roce 2023 přestal počítač FDS Voyageru 1 posílat srozumitelná data. Technici v roce 2024 zjistili závadu paměťového čipu a přesunuli jeho program do jiných oblastí paměti. Přenos inženýrských a později i vědeckých údajů obnovili na vzdálenost desítek miliard kilometrů.

V dubnu 2026 tým vypnul na Voyageru 1 detektor nízkoenergetických nabitých částic LECP. Podle stavu k září 2026 mu zbývají magnetometr MAG a přijímač plazmových vln PWS. Voyager 2 provozuje navíc detektor kosmického záření CRS. Další změny energetického rozpočtu NASA průběžně plánuje; plánované kroky zde nejsou popisovány jako dokončené.

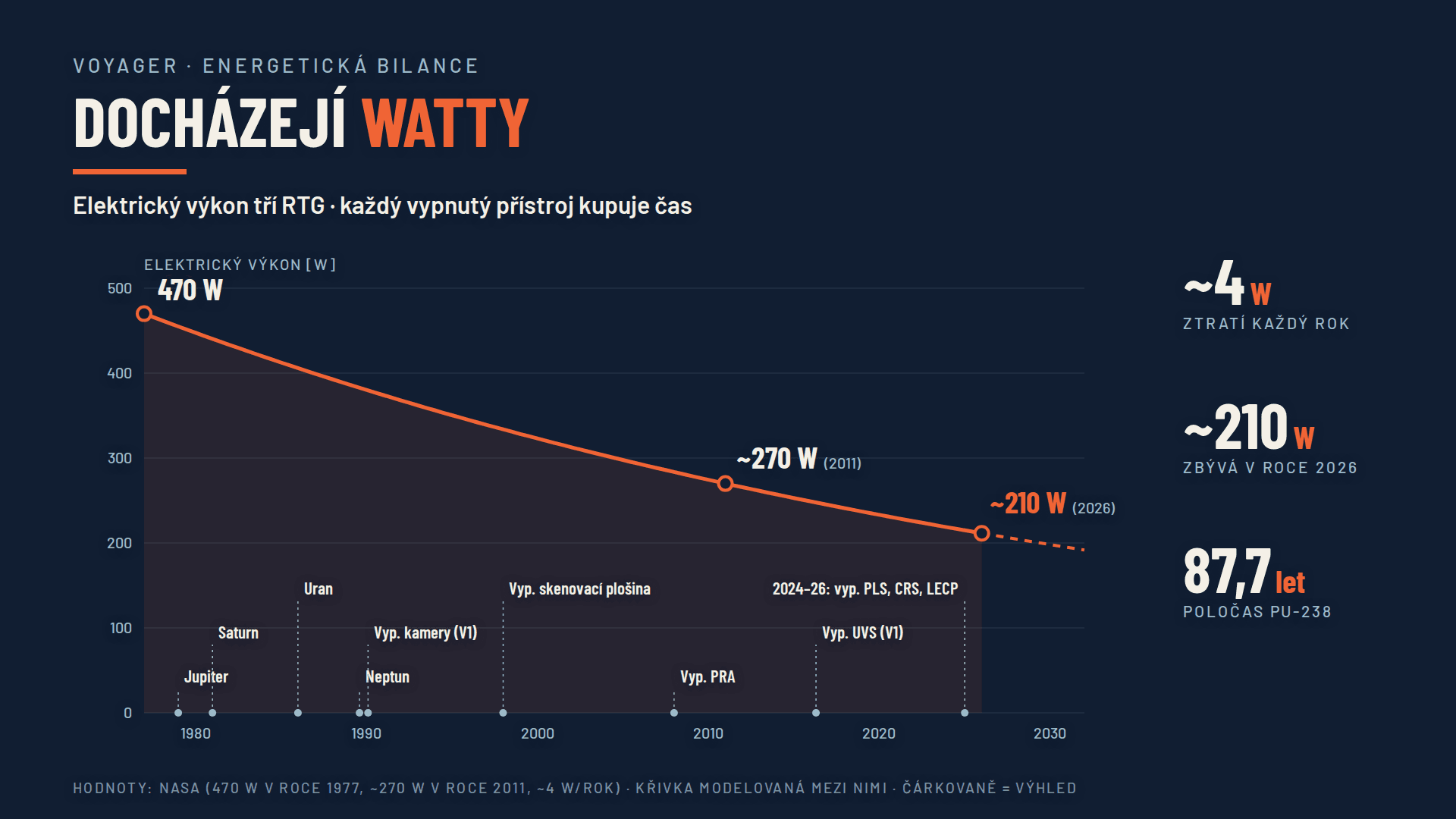

Úbytek elektrického výkonu vysvětluje postupné vypínání přístrojů. Graf vychází z přibližných hodnot, není živou telemetrií.

Zpráva pro případného nálezce

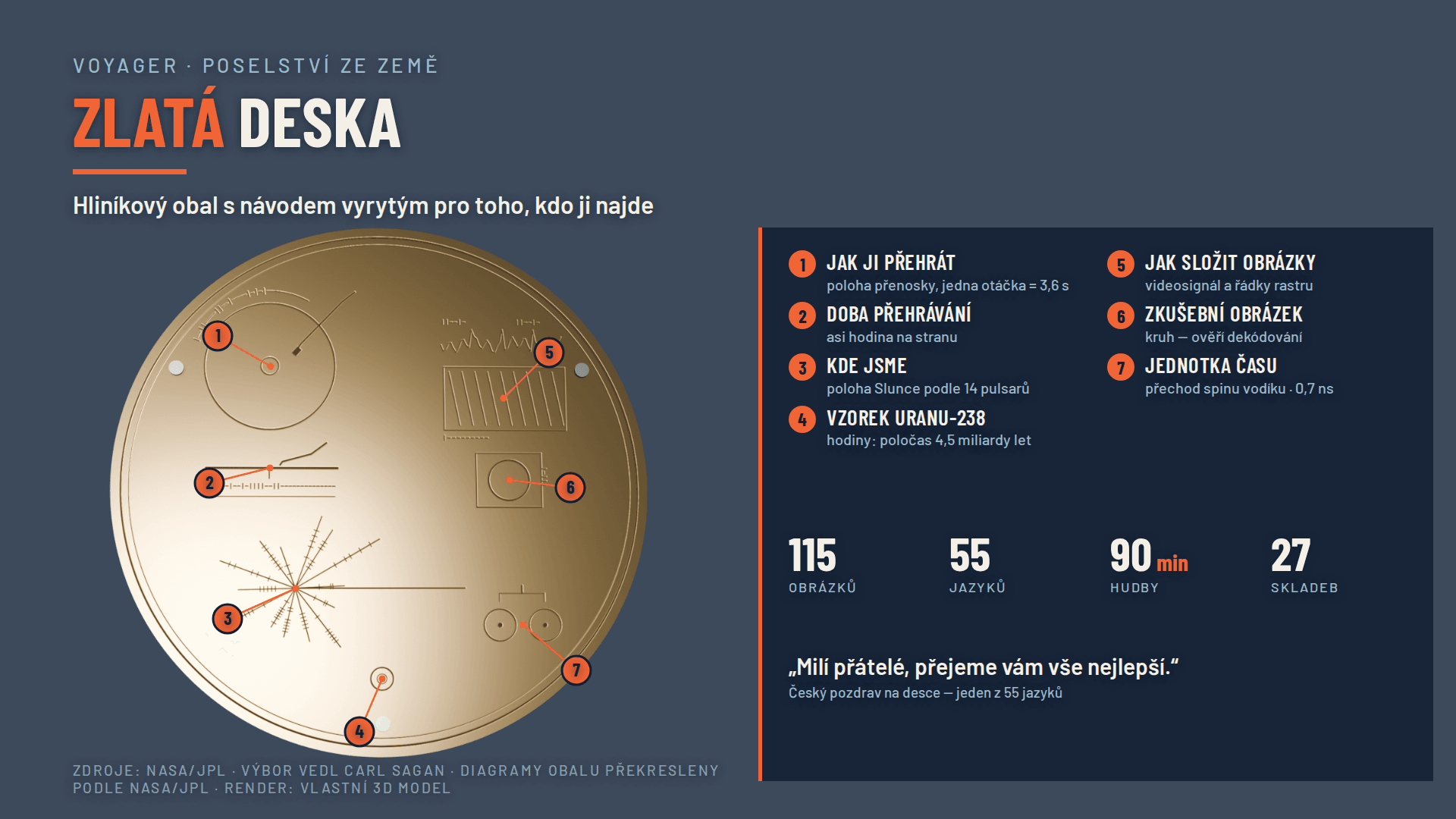

Na obou sondách je pozlacená měděná deska se zvuky Země, hudbou, 115 obrazy a pozdravy v 55 jazycích. Výbor vedl Carl Sagan. Obal nese návod k přehrání, mapu pulsarů pro určení polohy Slunce a fyzikální měřítko založené na vodíku.

Mezi pozdravy je i čeština: „Milí přátelé, přejeme vám vše nejlepší.“ Deska není zprávou, kterou sonda vysílá; je fyzickým předmětem pro někoho, kdo by ji někdy našel. Po ukončení rádiového spojení budou obě sondy dál obíhat Galaxií.
